剑南春集团公司10KV配电工程
更新时间：2021-06-21 08:57:18 字号：T|T
剑南春集团公司10KV动态显示屏工程
|
剑南春集团公司是中国10大名酒……“剑南春”的制造商，为满足集团公司在冬季缺电、然而又是巨大
|
| 的春节市场对“剑南春”名酒的需求，捷通科技采用三菱PLC，配合DDM4A数码显示表、DDMF1－8AD模拟量采集 |
|
等模块将供配电屏上的电压、电流、开关合闸、跳闸信号采集到PLC内！由于防止线路停电影响酒厂的正常生
|
| 产，剑南春集团公司还配置了4台柴油发电机组，并希望能对机组运行状态和各参数进行监视！ |
|
根据现有条件，我们本着安全、稳定、低价的原则进行系统设计！
|
| 1、所有动态屏附近的隔离开关取至原屏上的220V直流指示灯两端，选择相应的DC220V继电器隔离后送动态显 |
| 示屏内的PLC 开关量输入端，远端发电机房的开关量信号用DDMF1－16DI采集，并经通讯线路存入PLC内部； |
| 2、需要采集的电压、电流信号经传感器变为0～20mA信号后送入附近安装的2块DDMF1－8AD模块； |
| 3、由于发电机远离动态显示屏且在楼下，为方便现场施工、调试，我们在发电机控制屏上安装了2块 |
| DDMF1－8AD模块共计16个模拟量通道，它们分别完成1＃～4＃发电机的A相电压、A、B、C相电流的采集，然 |
| 后经RS－485通讯线路送入动态显示屏内PLC中，节省了大量的屏蔽电缆，也有效地降低了外界对模拟量信号 |
| 的干扰； |
| 4、系统硬件配置如下： |
| FX2N－48MT 1台 …其中 Y0～Y27共24个晶体管输出用于驱动32块，24个开关量信号用于采集附近的隔离开关 |
| 状态； |
| FX0N－16MR 1块 …驱动动态显示屏的线路光柱，带电为红色、断电为绿色； |
| FX2N－485BD 1块…连接DDMC1F模块的RS－485接口扩展卡； |
| DDM4A 32块…………显示各线路的电压、电流、频率安全累计天数、年、月、日、时间等指示； |
| DDMF1－8AD 4块……采集32个通道的电压、电流、频率信号，将0～20mA模拟量转换为数据信号并被DDMC1F |
| 所获取； |
| DDMF1－16DI 1块……采集各发电机运行、并网和母排合闸、升压变压器合闸等现场开关量信号； |
| DDMC1F 1块…………获取4块DDMF1-8AD模拟量信号并存入FX2N PLC的D100～D131数据寄存器中，便于处理 |
| 后送显示表；电压、电流、频率传感器若干。 |
 |
| 6、本模拟屏采用电脑立体彩色喷绘，并贴于整块5mm厚的有机玻璃板上，动态显示屏有一定强度，又有足够的 |
| 透光性确保各显示表数据、线路光柱的正常显示。所有光柱不通电为均匀的绿光线路，通电为红光线路。 |
| 7、模拟屏的所有数据显示采用DDM4A显示表，DDMF1－8AD所采集的电压、电流、频率数据经PLC简单的计算后 |
| 由PLC晶体管输出模块驱动对应的DDM4A显示表，为确保正确显示，我们采用如下计算方式： |
| 例如：98技改线路的电流互感比为50：5，对应电流为0～50A，则DDMF1－8AD第1通道采集的数据为0～4095，则： |
| PLC内部按（0～4095）×100/819计算，举例如下： |
|
当98技改线路电流为50A时PLC获得的数据为4095，则4095×100/819=500，将该DDM4A显示表小数点控制在
|
|
十位上，故该显示表将显示50.0A；
|
|
当98技改线路电流为36.6A时PLC获得的数据为2997，则2997×100/819=366，将该DDM4A显示表小数点控制
|
|
在十位上，故该显示表将显示36.6A；
|
|
再例如：为显示电子年历、时间，可充分利用PLC内部的时间等数据完成电子时钟显示。
|
|
将PLC的年寄存器D8018（此时内部数据为03）＋K2000后即是完整的年数据2003、月寄存器D8017、日寄
|
| 存器D8016、小时寄存器D8015、分寄存器D8014相加送时间显示表。如，此时小时寄存器为20、分为35，则按 |
| 如下计算： |
| 20×1000＋35＝2035，时间显示表点在百位）时间显示表可象传统的LED时钟加两个LED，并可由内部M8013秒 |
| 特殊继电器控制闪亮，闪亮方式为当M8013通时间显示表送小数点位置为3，M8013断送小数点位置为0； |
| 安全运行天数由D8015控制，当D8015等与24时（即凌晨），安全运行显示表自动加1； |
| 其他显示数据处理方式相同！ |
|
总之，采用DDM4A显示表配合PLC软件处理，可灵活完成你需要的任何数据！
|
| 8、所有模拟量采集选择DDMF1－8AD模块而没有选择FX2N－4AD或8AD： |
|
这是因为：本次模拟量采集总数为32个模拟量，FX2N PLC仅允许扩展8个4AD模块（正好为32路模拟量），
|
| 无法再扩展其他模块（还需要开关量输出模块控制线路通断显示和驱动DDM4A显示表的晶体管输出模块）； |
| 8个FX2N的模拟量模块太贵（约12800.00元左右，况且目前PLC模块上涨10％），如果选择4个8AD模块， |
| 费用更贵（4个8AD大约需要20000.00元）。 |
|
另外，由于发电机房距离配电室太远，采用电缆传输电流、电压传感器信号到FX2N－4AD距离太长，屏蔽
|
|
线太多，施工、今后的维护也不方便且信号易受干扰。故采用DDMF1－8AD既可满足低价位、高性能的采集数据，
|
| 又有灵活的安装、连接方式适合远距离数据采集，同时，配合DDMC1F通讯协议转换器，又无需对PLC编程驱动， |
| 方便、快捷完成整个数据采集、显示系统的调试！ |

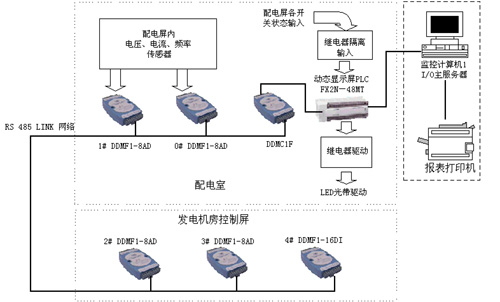

| 以下为本动态显示屏的系统结构框图： |
 |
| 各分散现场采集点和控制室动态显示屏实景见下图： |
 |
